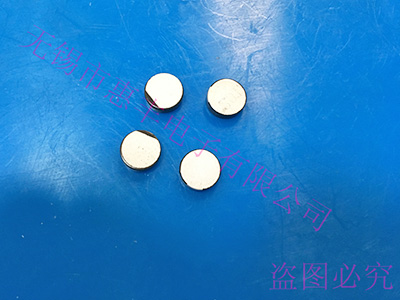

| 元件尺寸（单位：mm） | ||
| 外径 | 内径 | 厚度 |
| Φ9.2 | - | 3.0 |
温度稳定性好，灵敏度高。广泛应用于超声波传感器流量计等。
2.1 厚度頻率: Fst=225KHz
2.2 静态电容: CT=380pF±12.5%
2.3 诱电损失: tanδ=max.2.0%
2.4 机电耦合系数：Kp≥0.60
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms
| 元件尺寸（单位：mm） | ||
| 外径 | 内径 | 高度 |
| Φ7.1 | Φ4.6 | 6.0 |
极化方向与电极面垂直，用于扭矩测量的传感器。
2.1 頻率: Fr=240KHz
2.2 静态电容: CT=1400pF±12.5%
2.3 诱电损失: tanδ=max.2%
2.4 压电应变常数：d33≥420P/N
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

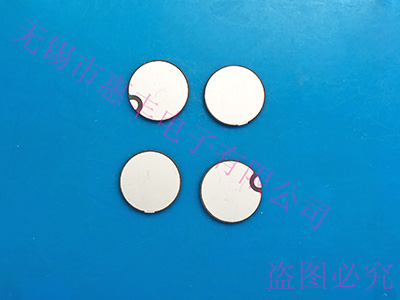

| 元件尺寸（单位：mm） | ||
| 外径 | 内径 | 厚度 |
| Φ20 | - | 1.0 |
温度稳定性高，灵敏度高。广泛应用于超声检测。
2.1 頻率: Fst=2MHz
2.2 静态电容: CT=4600pF±12.5%
2.3 诱电损失: tanδ=max.0.5%
2.4 压电应变常数：d33≥450P/N
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

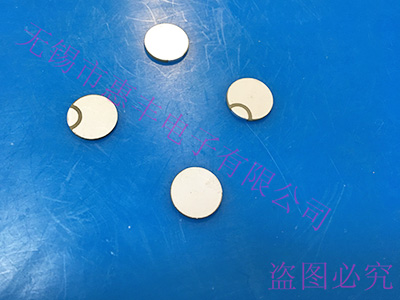

| 元件尺寸（单位：mm） | ||
| 外径 | 内径 | 厚度 |
| Φ28 | - | 2.0 |
广泛应用于超声检测。
2.1 頻率: Fst=1MHz
2.2 静态电容: CT=3800pF±12.5%
2.3 诱电损失: tanδ=max.0.5%
2.4 压电应变常数：d33≥310P/N
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

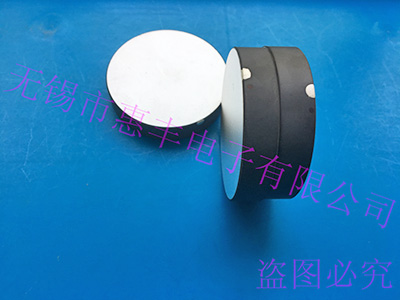

| 元件尺寸（单位：mm） | ||
| 外径 | 内径 | 厚度 |
| Φ45 | - | 10 |
广泛应用于超声波物料检测等设备。
2.1 頻率: Fst=215KHz
2.2 谐振阻抗: Zrt=max. 6Ω
2.3 静态电容: CT=1950pF±12.5%
2.4 诱电损失: tanδ=max.0.5%
2.5 压电应变常数：d33≥300P/N
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

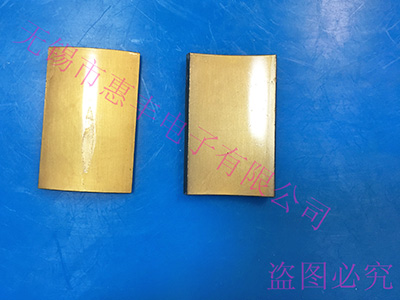

| 元件尺寸（单位：mm） | |||
| 外径 | 内径 | 长度 | 宽度 |
| Φ108 | Φ100 | 53 | 38.5 |
适用于大功率径向发射拼装换能器设备。
2.1 頻率: Fst=506kHZ
2.2 静态电容: CT=5600pF±12.5%
2.3 诱电损失: tanδ=max.2%
2.4 机电耦合系数：Kt≥0.44
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms
