超声美容、医疗系列陶瓷

发布人：admin　　发布时间：2018年09月26日

L1,Φ20x0.5SR20

元件尺寸（单位：mm）
外径	内弧度	厚度
Φ20	R20	0.5

1、应用：

工作频率在4MHz，属于超声波聚焦功率元件，适用于美容设备。

2、主要性能参数：

2.1   頻率:         Fst=4MHz
2.2   静态电容:     CT=7.5nF±12.5%
2.3   诱电损失:     tanδ=max.0.8%
2.4   压电应变常数：d33≥320P/N
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

L1,Φ50Φ43.2xSR26x壁厚8.6中孔Φ8

元件尺寸（单位：mm）
外径	内径	内弧度	厚度	中孔
Φ50	Φ43.2	R26	8.6	Φ8

1、应用：

工作频率250kHz，属于大功率超声波聚焦换能器，适用于医疗、美容设备。

2、主要性能参数：

2.1   頻率:         Fr=250kHZ
2.2   静态电容:     CT=3500pF±12.5%
2.3   诱电损失:     tanδ=max.0.8%
2.4   压电应变常数：d33≥320P/N
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

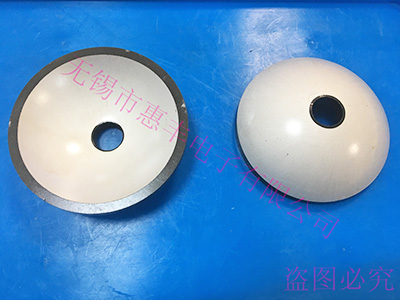

L1,Φ73壁厚3.0中孔Φ8半球壳

元件尺寸（单位：mm）
外径	中孔	厚度
Φ73	Φ8	3.0

1、应用：

有两个半球组装成一个整球，主要应用于标准水听器等。

2、主要性能参数：

2.1   頻率:         Fr=29kHZ
2.2   静态电容:     CT=33nF±12.5%
2.3   诱电损失:     tanδ=max.0.8%
2.4   压电应变常数：d33≥320P/N
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

L1,Φ74.5Φ68.9xSR45x壁厚8中孔Φ8

元件尺寸（单位：mm）
外径	内径	内弧度	厚度	中孔
Φ74.5	Φ68.9	R45	8	Φ8

1、应用：

工作频率250kHz，属于大功率超声波聚焦换能器，适用于医疗、美容设备。

2、主要性能参数：

2.1   頻率:         Fr=250kHZ
2.2   静态电容:     CT=7300pF±12.5%
2.3   诱电损失:     tanδ=max.0.8%
2.4   压电应变常数：d33≥300P/N
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

L1,Φ95Φ84.5xSR54x壁厚8.5中孔Φ17

元件尺寸（单位：mm）
外径	内径	内弧度	厚度	中孔
Φ95	Φ84.5	R54	8.5	Φ17

1、应用：

工作频率260kHz，属于大功率超声波聚焦换能器，适用于医疗、美容设备。

2、主要性能参数：

2.1   頻率:         Fr=260kHZ
2.2   静态电容:     CT=14nF±12.5%
2.3   诱电损失:     tanδ=max.0.8%
2.4   压电应变常数：d33≥300P/N
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

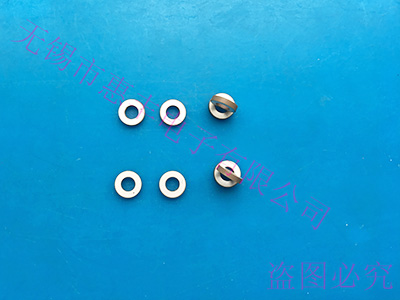

P81 Φ10xΦ5x2.0圆环

元件尺寸（单位：mm）
外径	内径	厚度
Φ10	Φ5	2.0

1、应用：

适用于超声换能器。

2、主要性能参数：

2.1   頻率:         Fr=149KHz
2.2   静态电容:     CT=250pF±12.5%
2.3   诱电损失:     tanδ=max.0.5%
2.4   机电耦合系数：Kp≥0.365
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

P81 Φ16xΦ6x2.5圆环

元件尺寸（单位：mm）
外径	内径	厚度
Φ16	Φ6	2.5

1、应用：

适用于超声换能器，医疗设备。

2、主要性能参数：

2.1   頻率:         Fr=105-109KHz
2.2   静态电容:     CT=625pF±12.5%
2.3   诱电损失:     tanδ=max.0.5%
2.4   机电耦合系数：Kp≥0.40
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

P81,160x25x4.93长条片

元件尺寸（单位：mm）
长度	宽度	厚度
160	25	4.93

1、应用：

适用于超声波美容等设备。

2、主要性能参数：

2.1   頻率:         FS3=1401kHZ
2.2   静态电容:     CT=7300pF±12.5%
2.3   诱电损失:     tanδ=max.0.5%
2.4   压电应变常数：d33≥210P/N
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms

P81,Φ20x5.47卷边

元件尺寸（单位：mm）
外径	内径	厚度
Φ20	-	5.47

1、应用：

适用于超声波美容等设备。

2、主要性能参数：

2.1   頻率:         Fr=365KHz
2.2   静态电容:     CT=500pF±12.5%
2.3   诱电损失:     tanδ=max.0.5%
2.4   压电应变常数：d33≥190P/N
测试环境：at 25℃±5℃，60%R.H
测试条件：at 1KHz，1Vrms
